正负12V/正负8V电源整流滤波稳压板AYA06

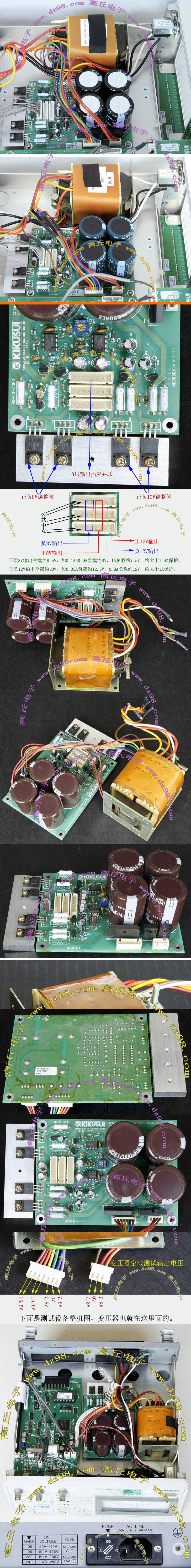

拆机件，从日本菊水测试仪表内部拆下，外观9成新，厂牌：KIKUSUI菊水，电路板外形尺寸：148x90x50毫米，重量约265克。板上装配整流桥堆+大容量滤波电容+稳压部分。稳压电路功率管需要加强散热，板上的铝条不够散热要求，原本装在仪表上散热铝条安装在大面积机箱铝板上的，购买本电路板送8P输出排插线一条，线长度约15毫米，不配输入插线，因为输入插线就连在电源变压器上，如果带原配电源变压器一起买就带输入插头了。输入和输出具体数据看图片描述。

正负12V/正负8V电源整流滤波稳压板单价55元,要原配变压器加70元,变压器商品详细描述看本网站商品编号AQ67。

带开机缓冲220V交流电源整流滤波板AYA05

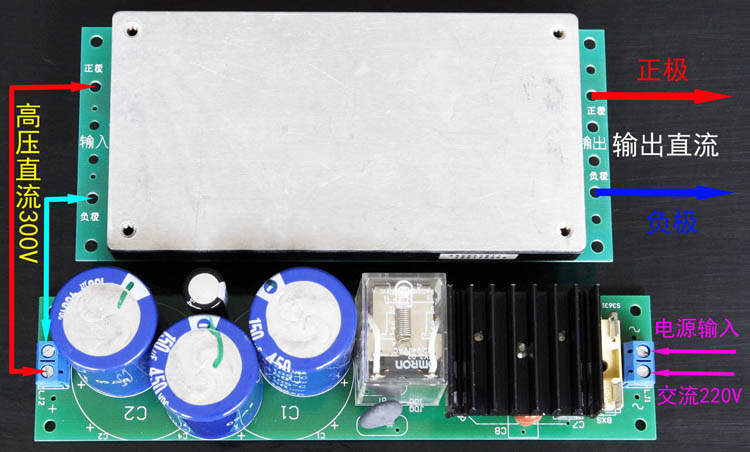

上图是电源模块组合的接线图示，如购买电源模块看连接http://www.dz98.com/awc.htm

220V交流电源输入转变为直流电压输出，可以为300V电源模块配合使用，配套的400V电容容量按照输出每瓦1UF-2UF之间，容量选大些电源工作更可靠，每瓦不可小于1UF。
　

本商品是交流为220V整流滤波板，输入电压AC220V，输出是整流滤波后的直流电，AC220V输入的空载输出直流电压是220x1.414=DC约310V，加负载后电压下降到220x1.2=DC约264V，输出电压随输入电压和负载大小变化。

35A-800V整流桥，OMRON原装继电器配合外围电路降低开机冲击电流，能装配多种尺寸滤波电容：2只直径30-36毫米滤波电解电容或者3只直径20-25毫米
电解电容。
线路板外形尺寸：长度157毫米，宽度37毫米，厚度1.5毫米， 安装孔距离149.5毫米x29.3毫米，仅PCB线路板重量约17.3克 ，成品板根据电容大小重量在170克-250克左右，整体高度57毫米以内。

板上图文标识对应元件，《LJ1》输入交流接线端子，《LJ2》输出直流接线端子，《BXS》保险丝，《QD1》35A-800V整流桥（按照需要加散热器）， 《JDQ》型号OMRON MY2-02线圈电压220V，《R2》选用合适的功率热敏电阻，小功率应用可以省去继电器部分延时元件，《C1、C2》直径36毫米以内脚距10毫米电解电容，《C3、C4、C5》直径25
毫米以内脚距10毫米电解电容（C1-C5耐压大于400V,数量和容量按照实际需要选择），《C6》电压高于300V，容量使用100uF，《D02》、 《C7》、《C8》、《LED其实是电阻》、《JDQ》、《R1》、《C6》这6只元件组成开机冲击保护，原理是：R1是限流电阻(功率大于5W， 依照电容量选择5欧姆到20欧姆之间,或者用功率热敏电阻，温升电阻下降的那种)，220V通过C7和C8限流降压，再通过D02整流为直流，对并联在继电器线圈的电容C6充电，当电压充到满足继电器吸合 后将电阻R1短路,使直通到滤波电容输出，同时将降压电阻C7断开使继电器处于低功耗工作状态。

成品整流滤波电源板，全部零件均已焊接完成并测试的合格的成品板，基本元件如上面介绍一样。 滤波电容500uF以内配3.15保险丝，500uF以上配6.3A保险丝，装配的电容各有不同，价格也不一样。

下面是已经焊接完整的整板成品报价

极品级功放整流滤波电源板 AC转DC 双高速整流桥 大量电容组合AYA04

变压器两个独立绕组四线交流电源输入

顶级配置，完全对称电路设计，原装日本富士高速整流管，每只整流管独立配黑色散热器，足够大的散热量,以备大功率放音不过热,高品质PCB板，厚度达0.072mm铜皮制，能装配滤波电容：10只直径36毫米大容量滤波储能电容，10只直径18毫米中等容量滤波储能电容，10只直径12.5毫米小容量滤波电容或者薄膜电容，8只直径10毫米小容量滤波电容，4只脚距5毫米无极性电容。
线路板外形尺寸：长度200毫米，宽度152.4毫米，厚度1.5毫米， 安装孔距离187.5毫米x145毫米，仅PCB线路板重量约94.5克。
输入为交流双路独立相同电压，要求变压器输出是两个相同电压独立绕组（4线输出）或者用两只同样规格单路输出变压器，变压器输出电压根据用户需要的设计，选择耐压合适的电容。

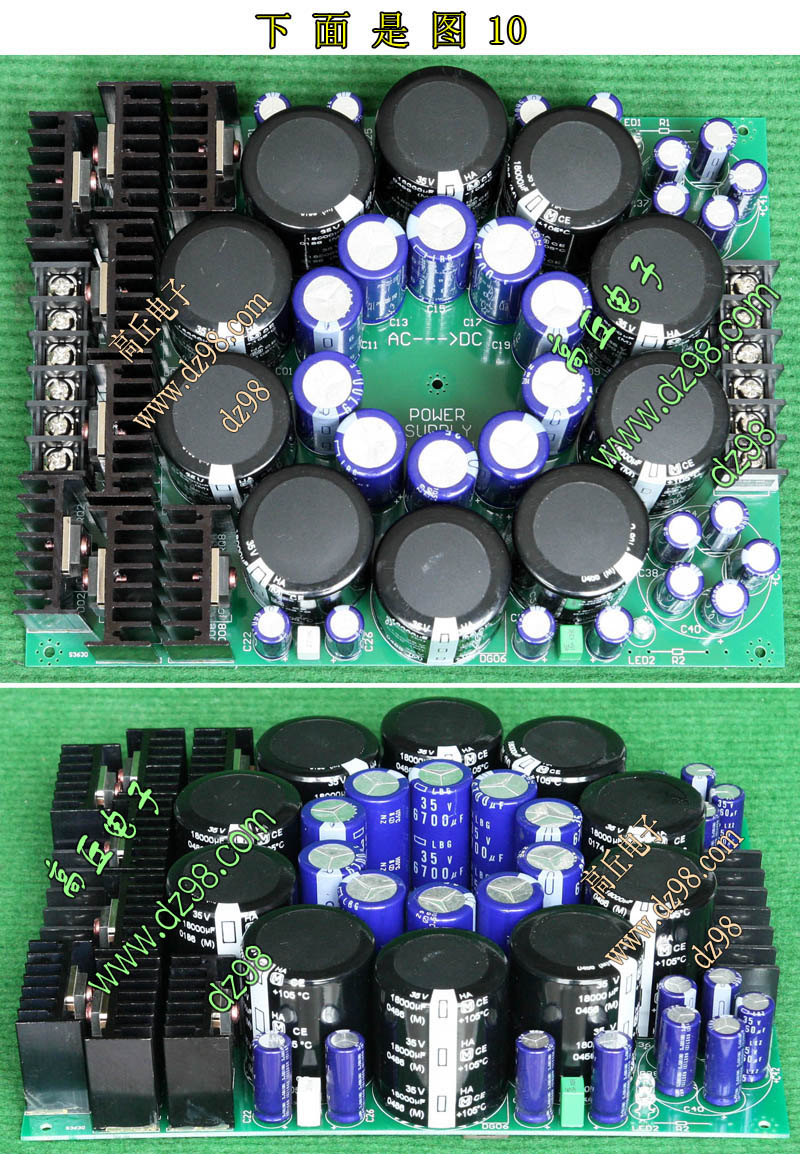

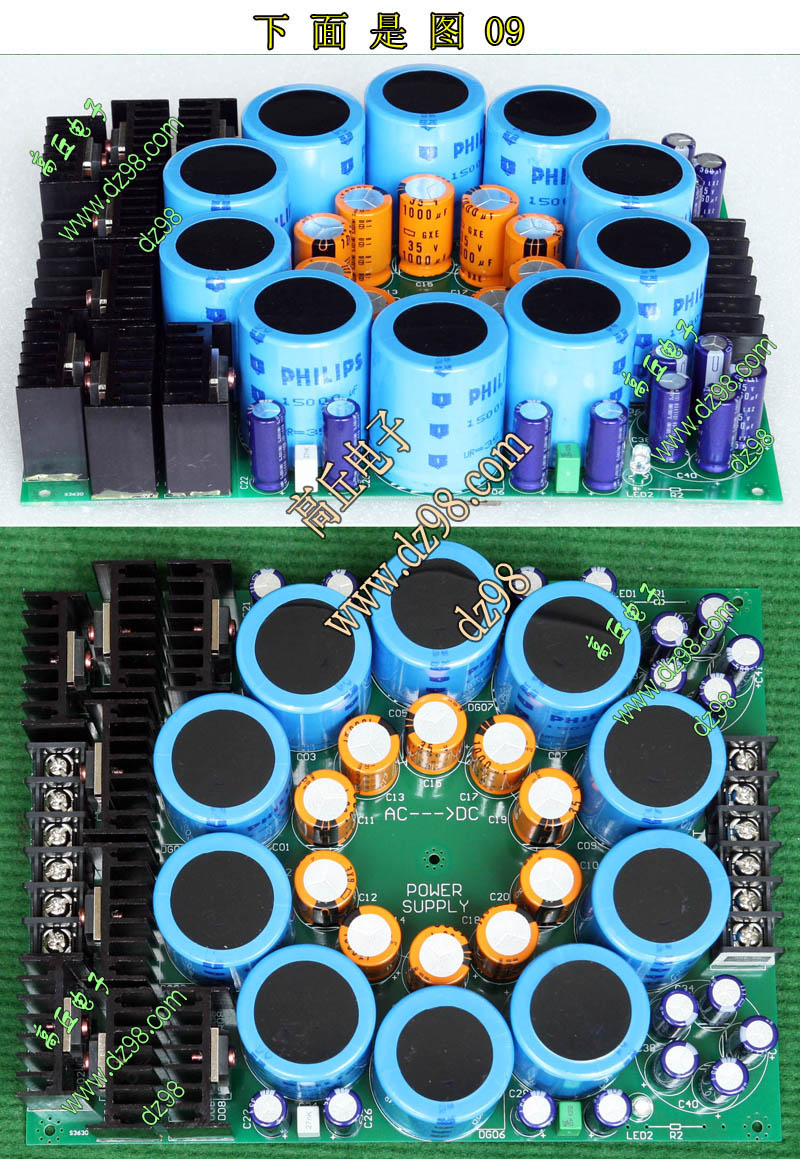

板上图文标识对应元件，《D01-D08》日本富士D25-04N，400V高速快恢复整流管，组成两个60A 400V全桥整流。《SRQ01-SRQ08》，高速整流管用散热器。《LJ1-LJ2》，输入交流接线端子。《LJ3-LJ4》，输出直流接线端子。《DG01-DG08》，大电流贴片电感器，用于滤波消除高频干扰。《C01-C10》，脚距10毫米，直径36毫米以内，滤波储能大容量电解电容。《C11-C20》，直径18毫米以内，脚距7.5毫米，中等容量电解电容。《C21、C22、C25、C26、C27、C28、C31、C32》，直径10毫米以内，脚距5毫米小容量电解电容。《C23、C24、C29、C30》，脚距5毫米，薄膜无极性滤波电容。《C33-C42》，直径12.7毫米以内，脚距5毫米小容量电解电容或者薄膜无极滤波电容(注意:线路板上C34、C36、C38、C40、C42这5只电容图标正负极性 印标反了，自己焊接要按照图片反向焊接电解电容，如果薄膜电容就不需要注意了)。《R1,R2》LED限流降压电阻，电阻值按照电压计算，《LED1、LED2》发光二极管，电阻和发光二极管随个人爱好可以不装。

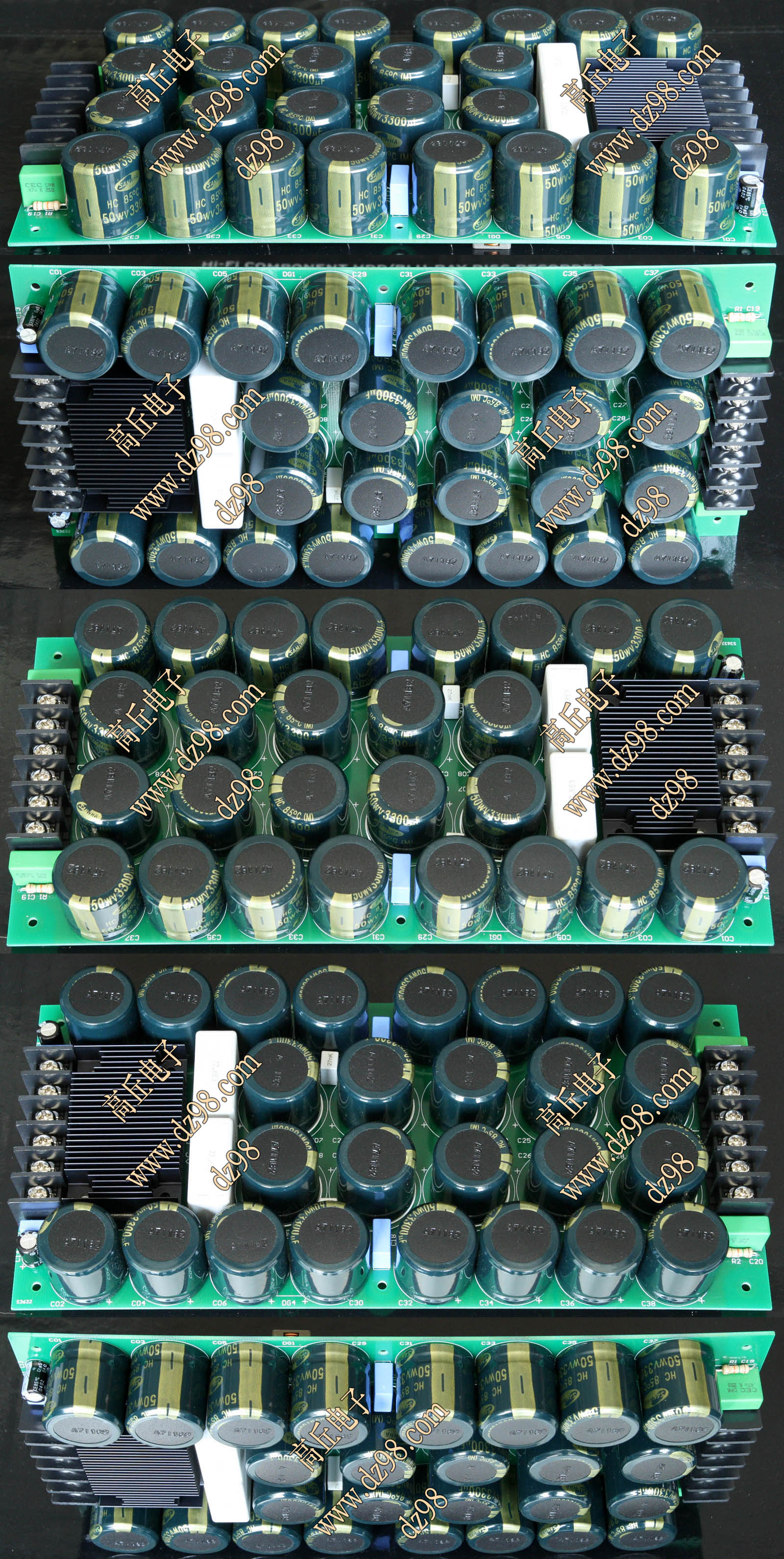

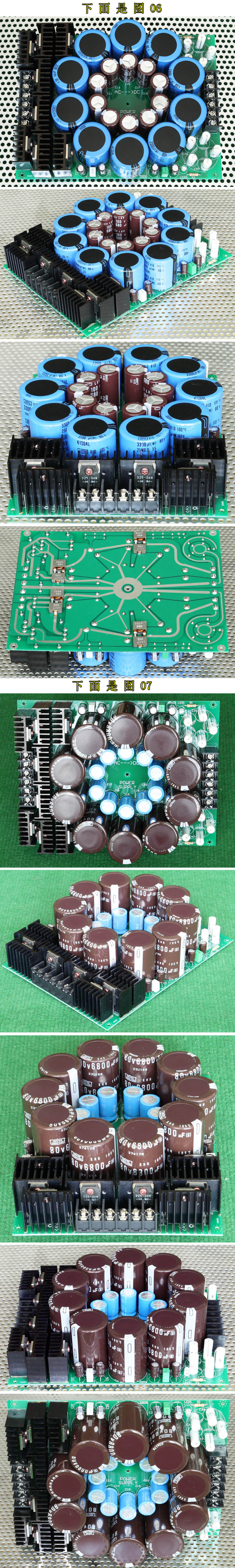

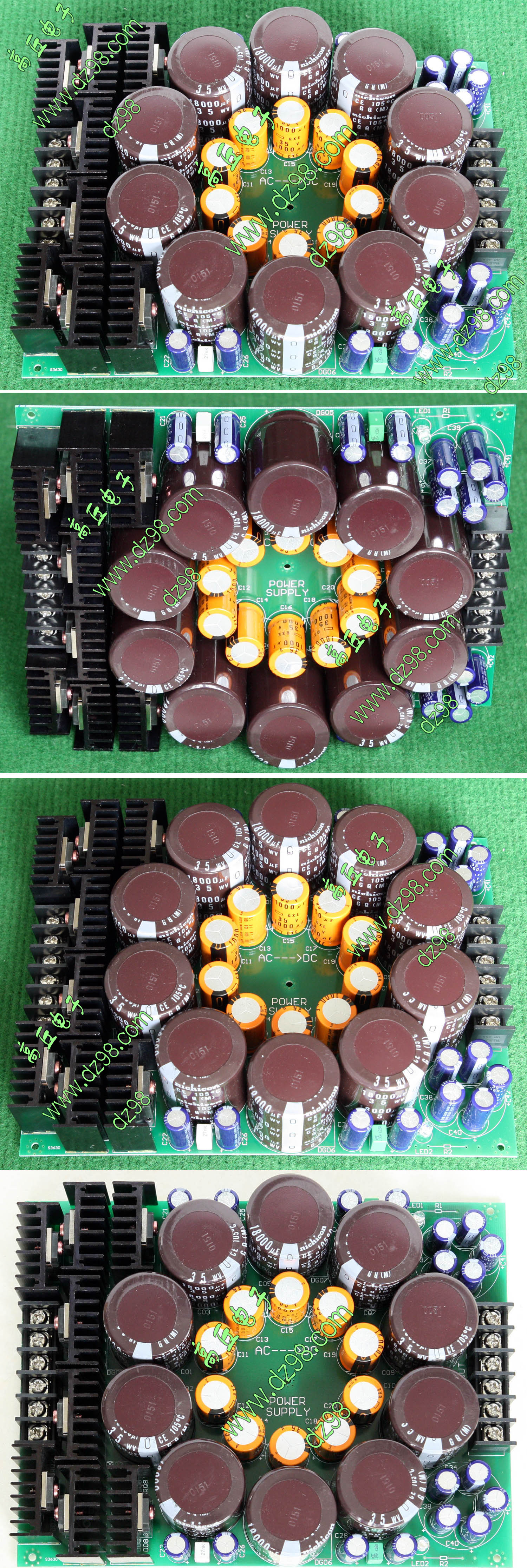

图01-05放大图片  图06-07放大图片

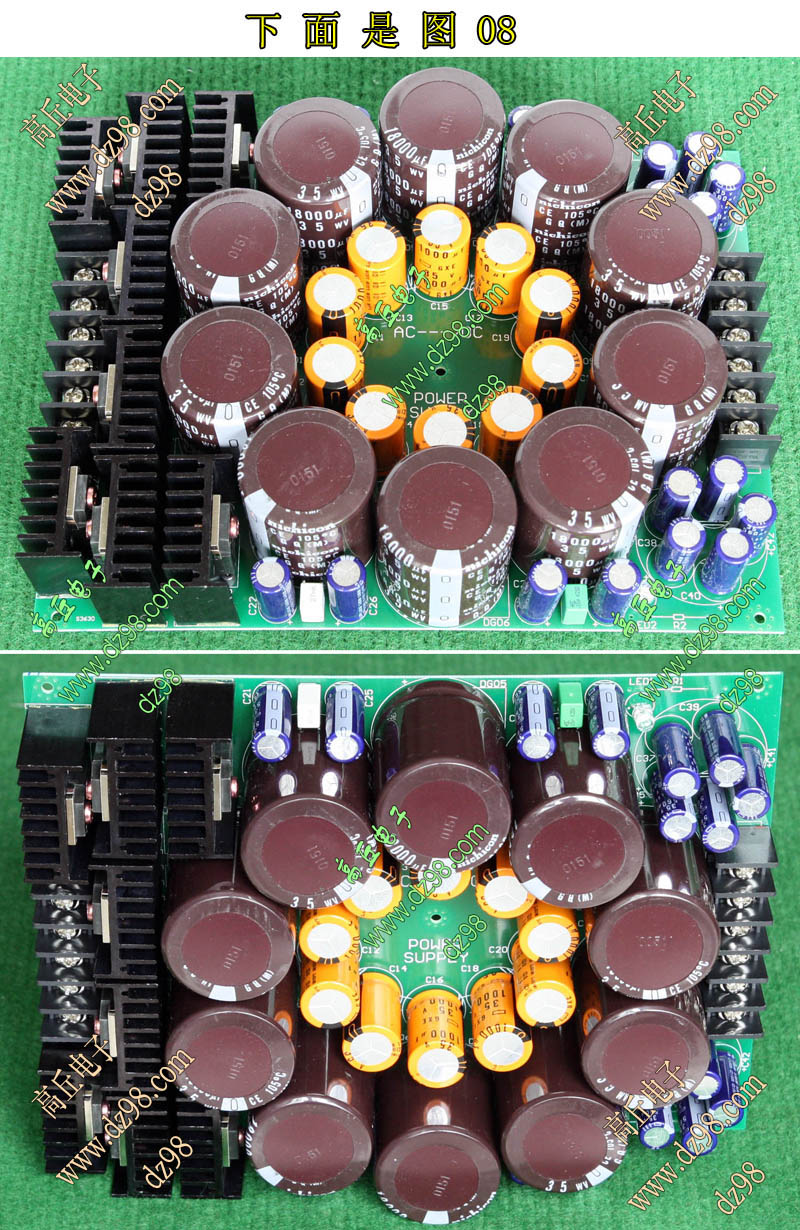

图08放大图片1 图08放大图片2

图09放大图片1 图09放大图片2

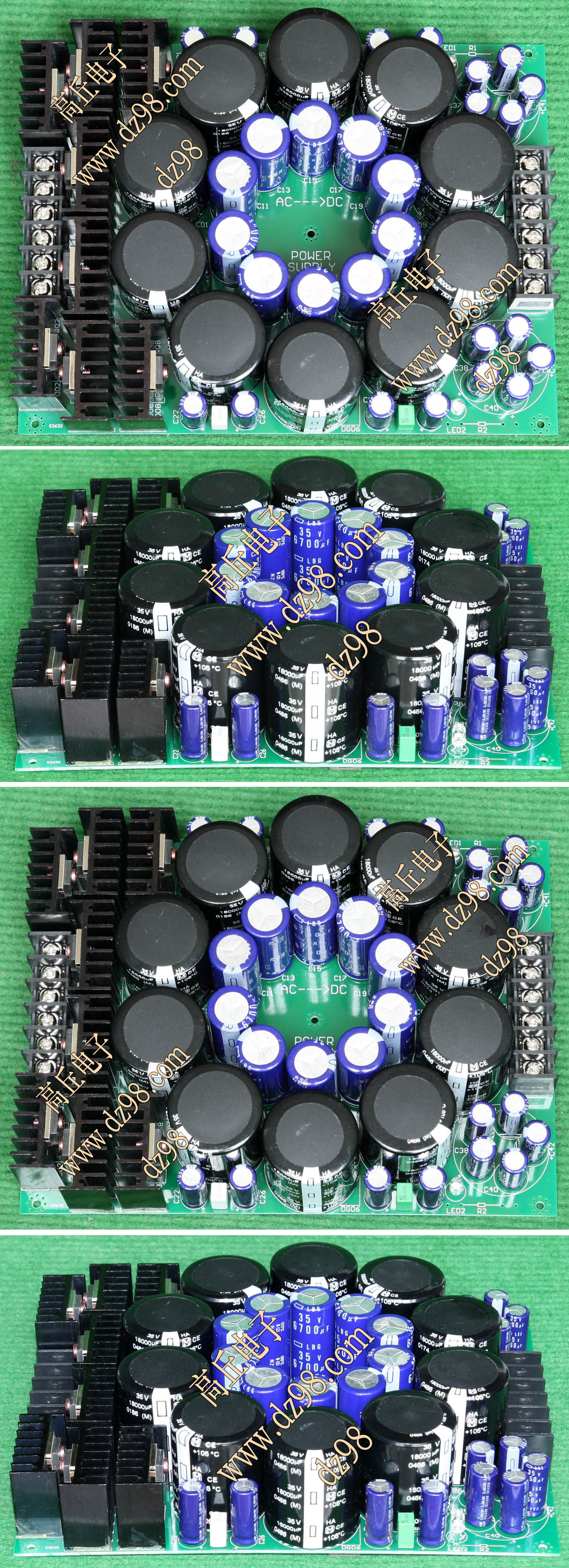

图10放大图片1 图10放大图片2

4线输入接线图 3线输入接线图

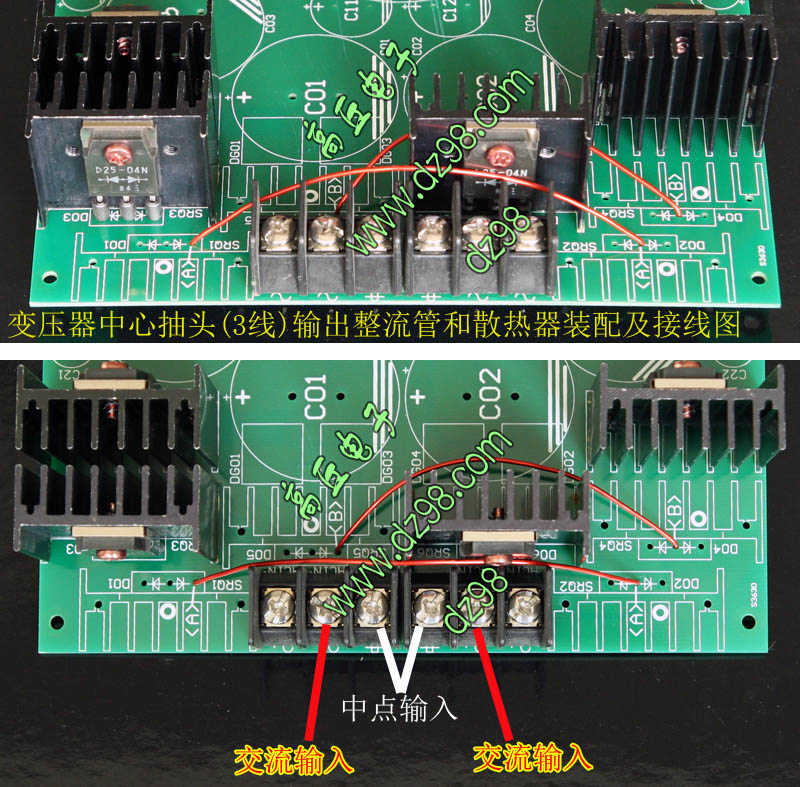

此电源板可以降级使用中心抽头变压器(3线输出)，按照图片里为样，少装4只散热器和少装4只整流管(散热器代号SRQ1、SRQ2、SRQ4、SRQ5、整流管代号D01、D02、D04、D05)，连接两条导线（线路板标记2个A点和2个B点，把A点和A点连接，B点和B点连接）。关于变压器4线输出和三线输出特征：三线输出实际是将变压器2个同样电压电流绕组串联起来，四线输出是变压器2个同样电压电流绕组分别独立引线。三线整流滤波方式的中点和变压器中点直通，这样整流后交流成 份不能完善阻隔，即变压器的交流电和功放中点连通；四线整流滤波方式变压器输出的2组交流电都经过独立桥堆整流后串联起来，将一组负极和另一组正极连接为中点，此整流滤波效果最好，对于变压器输出只有3线的就不能采用双桥整流了，市面上高档次功放会采用四线双桥整流，普通功放采用三线单桥整流为主。

成品音频功放用整流滤波电源板，全部零件均已焊接完成并测试合格的成品板，基本元件如上面介绍一样。装配的电容各有不同，价格也不一样，按照对应图号购买发货。
高品质PCB板单价24元。
PCB板配零件《D01-D08》+《SRQ01-SRQ08》+《LJ1-LJ4》+《DG01-DG08》，板上电容全部不配(全部电容用户自己找配)，还有R1、R2、LED1、LED2不配，其它的都配齐并已经焊接到线路板上，单价90元。

下面是已经焊接完整的整板成品报价

高级功放整流滤波电源板 AC转DC 双35A桥整 大量电容组合 AYA03

变压器两个独立绕组四线交流电源输入

高级配置，完全对称电路设计，原装大电流独立整流桥配加散热器，高品质PCB板，厚度达0.072mm铜皮制，能装配滤波电容：16只直径25毫米大容量滤波储能电容，10只直径30毫米大容量滤波储能电容，2只脚距28毫米高品质无极性薄膜电容，2只直径10毫米小容量滤波电容，2只脚距5毫米无极性电容，2只脚距10毫米无极性电容，2只脚距15毫米无极性电容，2只脚距5-10毫米无极性电容。
线路板外形尺寸：长度244.8毫米，宽度115.6毫米，厚度1.5毫米， 安装孔距离0-112毫米-230毫米x100.5毫米，仅PCB线路板重量约88.5克。
输入为交流双路独立相同电压，要求变压器输出是两个相同电压独立绕组（4线输出）或者用两只同样规格单路输出变压器，变压器输出电压根据用户需要的设计，选择耐压合适的电容。

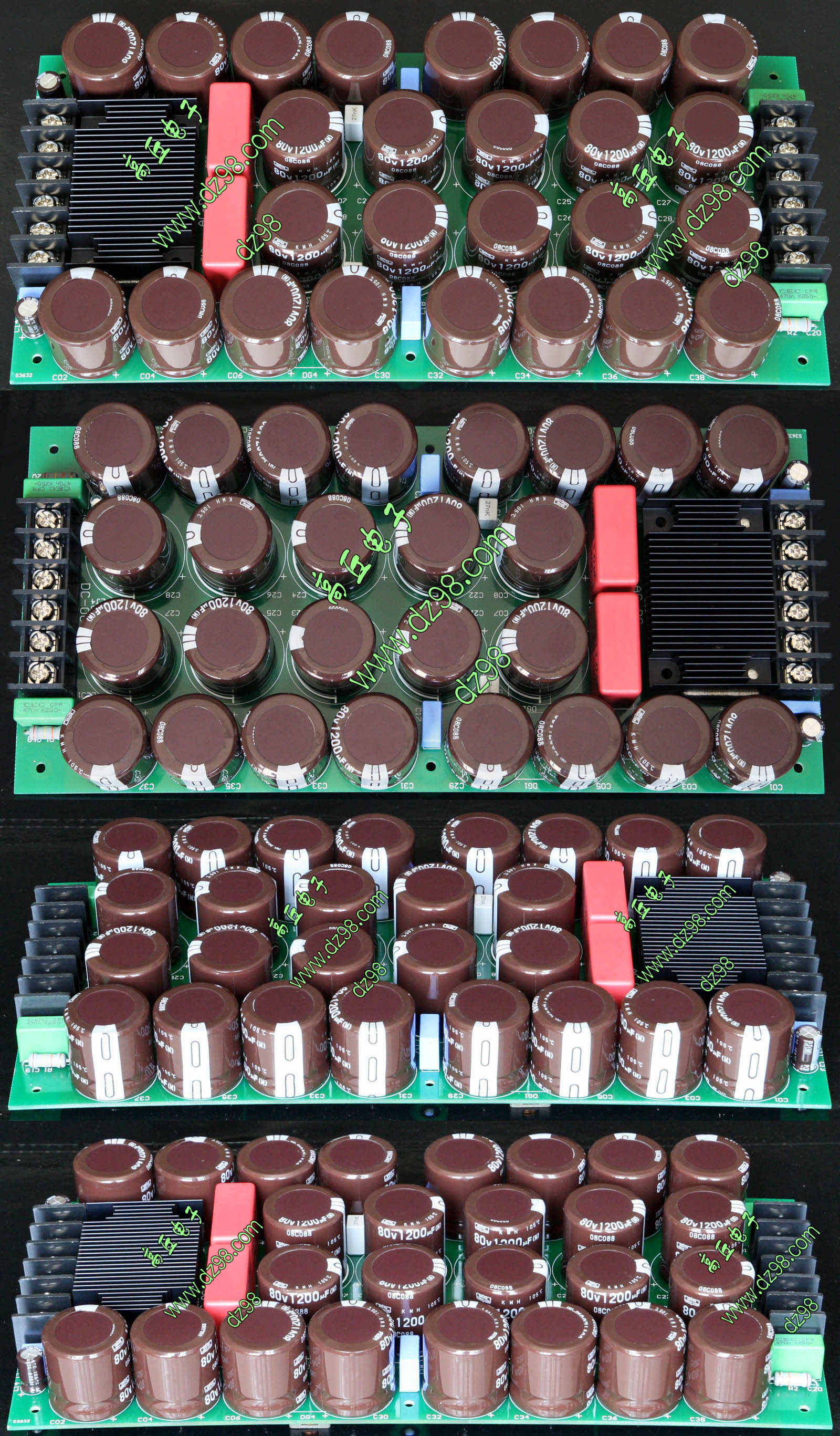

板上图文标识对应元件，《ZL1-ZL2》35A大电流整流方桥（加装散热器）。《LJ1-LJ2》，输入交流接线端子。《LJ3-LJ4》，输出直流接线端子。《DG01-DG04》，大电流贴片电感器，用于滤波消除高频干扰。《C01、C02、C03、C04、C05、C06、C29、C30、C31、C32、C33、C34、C35、C36、C37、C38》，脚距10毫米，直径25.4毫米以内，滤波储能大容量电解电容。《C07、C08、C21、C22、C23、C24、C25、C26、C27、C28》，直径30.6毫米以内，脚距10毫米，大容量电解电容。《C09、C10》，脚距28毫米，薄膜无极性滤波电容，《C11、C12》脚距5-10毫米薄膜无极性滤波电容，《C13、C14》，直径10毫米以内，脚距5毫米小容量电解电容，《C15、C16》脚距5毫米薄膜无极性滤波电容，《C17、C18》脚距10毫米薄膜无极性滤波电容，《C19、C20》脚距15毫米薄膜无极性滤波电容。《R1,R2》LED限流降压电阻，电阻值按照电压计算，《LED1、LED2》发光二极管，电阻和发光二极管随个人爱好可以不装。

此电源板可以降级使用中心抽头变压器(3线输出)，把两边的两只全桥换成装1只全桥在中间位置，输入接线和双桥不同，具体看图片。关于变压器4线输出和三线输出特征：三线输出实际是将变压器2个同样电压电流绕组串联起来，四线输出是变压器2个同样电压电流绕组分别独立引线。三线整流滤波方式的中点和变压器中点直通，这样整流后交流成 份不能完善阻隔，即变压器的交流电和功放中点连通；四线整流滤波方式变压器输出的2组交流电都经过独立桥堆整流后串联起来，将一组负极和另一组正极连接为中点，此整流滤波效果最好，对于变压器输出只有3线的就不能采用双桥整流了，市面上高档次功放会采用四线双桥整流，普通功放采用三线单桥整流为主。

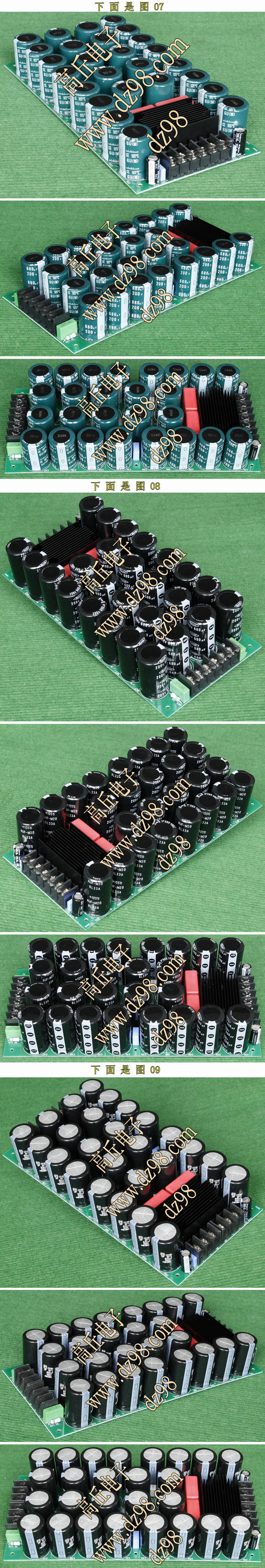

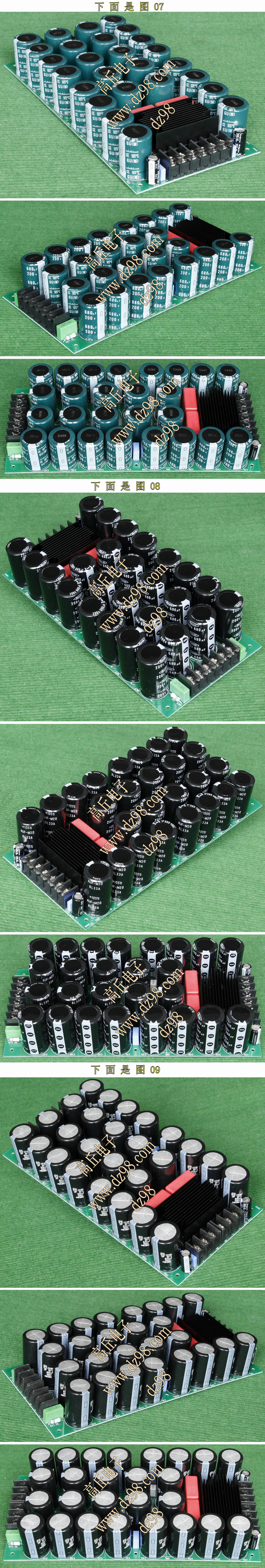

图01-04放大图片 图01-04放大图片

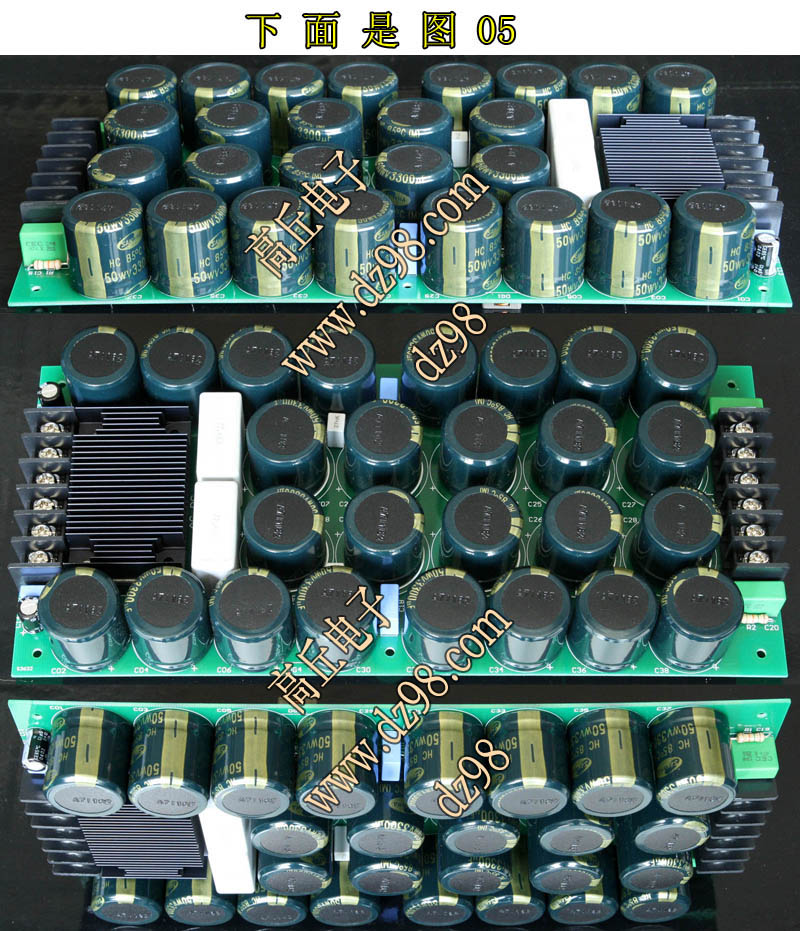

图05放大图片 图05放大图片

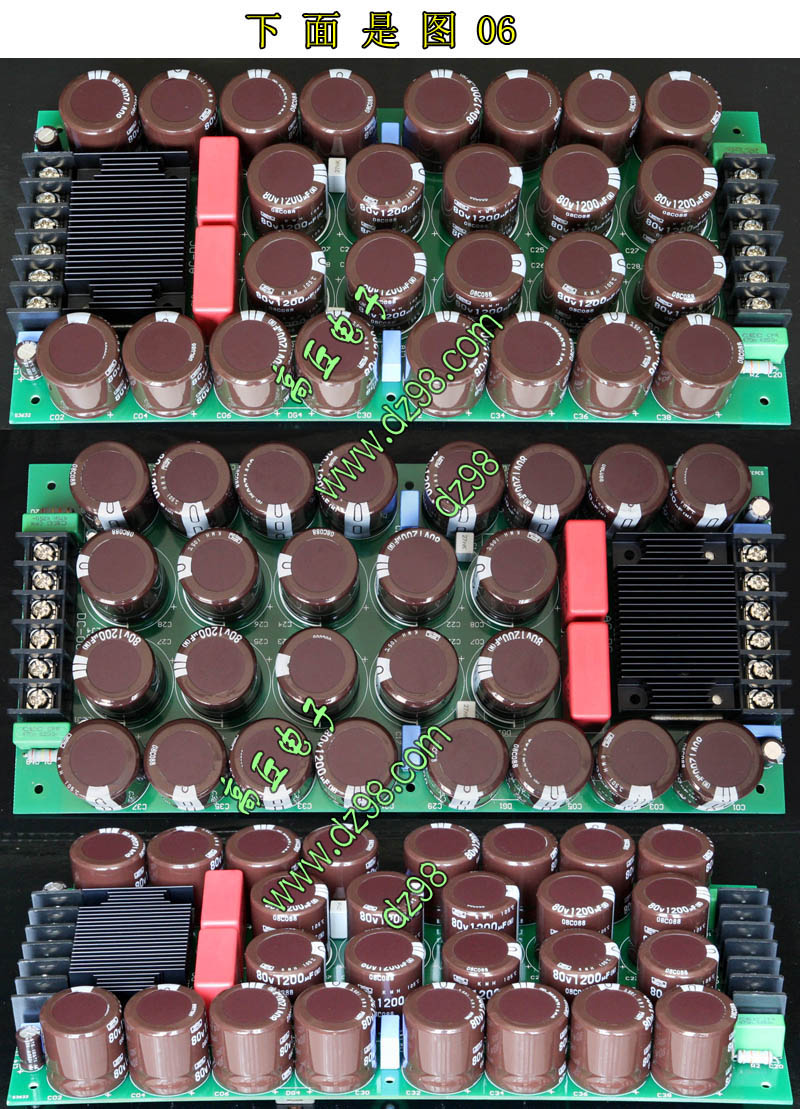

图06放大图片 图06放大图片

图07-09放大图片 图07-09放大图片
成品音频功放用整流滤波电源板，全部零件均已焊接完成并测试的合格的成品板，基本元件如上面介绍一样。装配的电容各有不同，价格也不一样，按照对应图号购买发货。
高品质PCB板单价22元。
PCB板配零件《ZL1、ZL2》+散热器+《LJ1-LJ4》+《DG01-DG04》，板上电容全部不配(全部电容用户自己找配)，还有R1、R2、LED1、LED2不配，其它的都配齐并已经焊接到线路板上，单价55元。

下面是已经焊接完整的整板成品报价

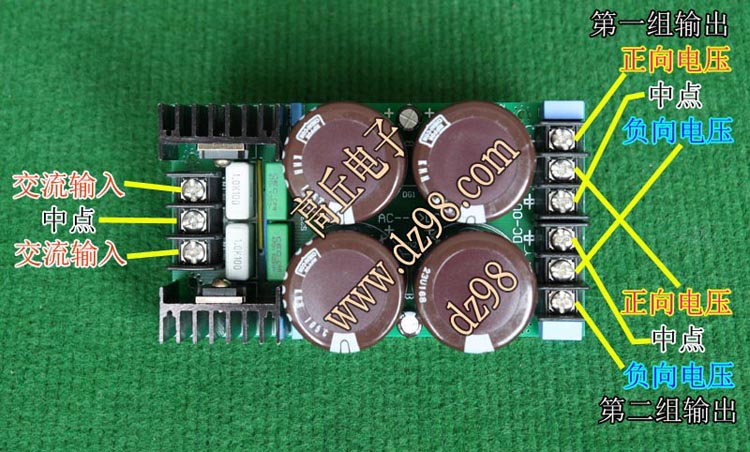

音频功放用 AC转DC 正负路对称 整流滤波电源板AYA02

变压器中心抽头三线交流电源输入

完全对称电路设计，能装4只直径36毫米大容量滤波储能电容，原装日本富士桥式高速整流管，配以黑色散热器，高品质PCB板，厚度达0.072mm铜皮制。

线路板外形尺寸：长度130.2毫米，宽度73.7毫米，厚度1.5毫米， 安装孔距离长向104.14毫米,输入端宽向39.37x输出端宽向66.04毫米。重量约31克。

输入为交流双路对称电压，要求变压器输出是中心抽头（3线输出）两路对称电压，如果是两路独立（4线输出）输出的电源变压器，要将两个绕组的其中一线并联当中点输入，电压根据用户需要的设计，选择耐压合适的电容。

板上图文标识对应元件，《D1-D2》日本富士D25-04D半桥式15A 400V高速快恢复整流半桥，组成30A 400V全桥整流。《SRQ1-SRQ2》，高速半桥用散热器。《LJ1》，输入交流接线端子。《LJ2-LJ3》，输出直流接线端子。《DG1-DG2》，大电流贴片电感器，用于滤波消除高频干扰。有两条跨线需要用粗些的铜线连接。《C01-C4》，脚距10毫米，直径36毫米以内，滤波储能电解电容。《C5-C8》，脚距15毫米，滤波薄膜无极电容。《C9-C10》，脚距4毫米，直径7.5毫米以内，滤波电解电容 或者薄膜电容。《C11-C12》，脚距5、7.5、10毫米，滤波薄膜无极电容。《C13-C14》，脚距5毫米，滤波薄膜无极电容。

成品音频功放用整流滤波电源板，全部零件均已焊接完成并测试的合格的成品板，基本元件如上面介绍一样，C5-C6用EVOX-MMK白色1uf-100V薄膜电容。C7-C8用CEC绿色0.47uf-250V薄膜电容。C9-C10采用小容量电解电容或者薄膜电容(注意:线路板上C10图标正负极性反了，自己焊接要按照图片反向焊接电解电容，如果薄膜电容就不需要注意了)。C11-C12采用小容量薄膜电容。主电容C1-C4根据不同配置价格也不一样。

PCB板配零件《D1-D2》+《SRQ1-SRQ2》+《LJ1-LJ3》+《DG1-DG2》，除板上电容全部不配(全部电容用户自己找配)，其它的都配齐并已经焊接到线路板上，单价30元。

下面是已经焊接完整的整板成品报价

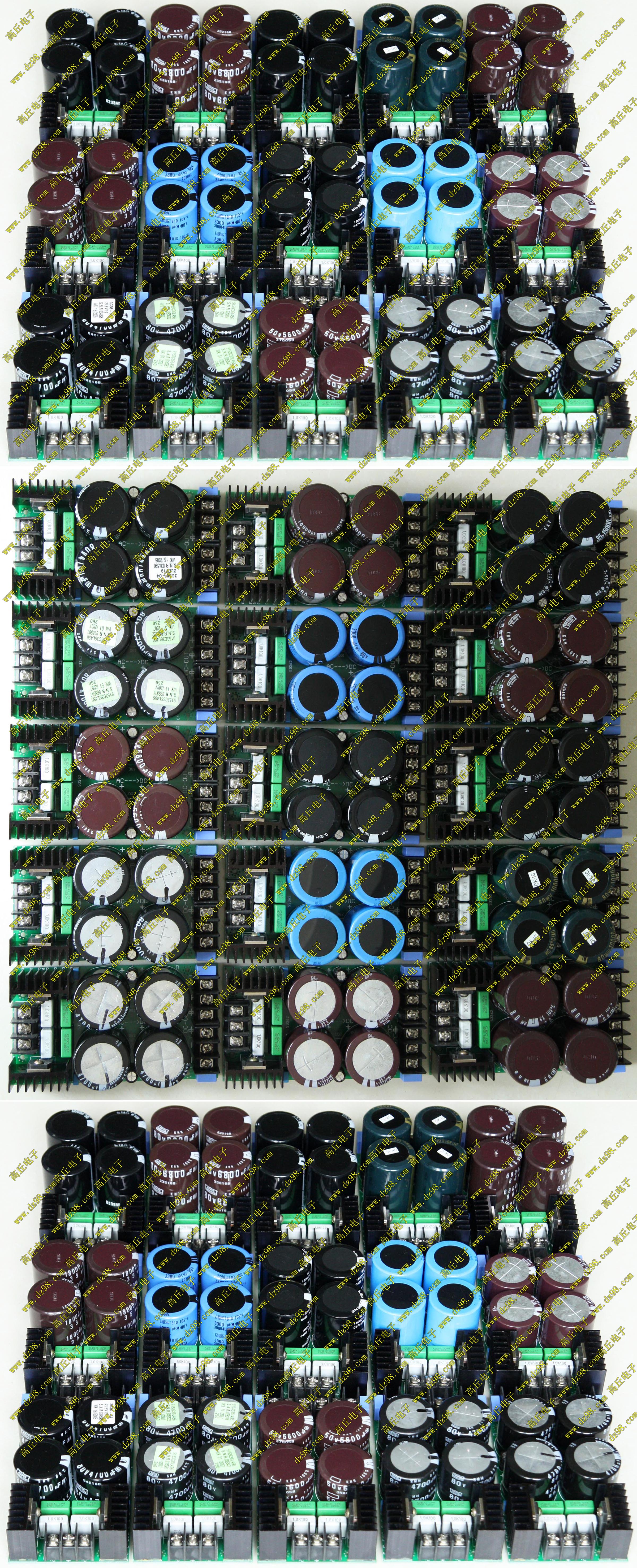

配4只nichicon 棕色35V-18000UF单价56元。图05

配4只松下 黑色35V-15000UF单价62元。图06

配4只RUBYCON 黑色35V-15000UF单价54元。图07

配4只ELNA 黑色35V-15000UF单价54元。图08

配4只飞利浦 蓝色35V-15000UF单价62元。图09

配4只NIPPON 棕色50V-5600UF单价54元。图10

配4只ELNA audio全新棕色56V-4700UF单价66元。图11

配4只NIPPON 蓝色高速80V-3300UF单价62元。图12

配4只NIPPON 黑色80V-4700UF单价56元。图13

配4只nichicon 80V-4700UF单价56元。图14

配4只NIPPON 80V-4700UF单价60元。图15

配4只NIPPON 80V-4700UF单价60元。图16

配4只NIPPON 80V-6800UF单价62元。图17

配4只nichicon 80V-6800UF单价62元。图18

配4只SAMWHA 80V-10000UF单价74元。图19无货

音频功放用 AC转DC 正负路对称 双独立桥式整流滤波电源板AYA01

变压器两个独立绕组四线交流电源输入

完全对称电路设计，用多只小容量电容替代单只大容量电容，实现低内阻，提高充放电速度，原装SanKen高速整流管，多只并联方式提高散热效果，降低电阻，高品质PCB板，厚度达0.072mm铜皮制 。

线路板外形尺寸：长度141.6毫米，宽度75毫米，厚度1.5毫米， 安装孔距离长向131.45毫米,宽向68毫米。重量约32.6克。

输入为交流双路对称电压，变压器输出是两路独立（4线输出）输出的都可以配用，电压根据用户需要的设计，选择耐压合适的电容。

板上图文标识对应元件，《D1-D16》16只日本三肯RG4Z 3A 200V高速快恢复整流二极管，组成2只12A 200V全桥整流，对应变压器两个独立绕组。《LJ1-LJ2》输入交流接线端子。《LJ3-LJ4》，输出直流接线端子。《DG01-DG4》，大电流贴片电感器，用于滤波消除高频干扰。《C01-C16》，脚距7.6毫米，直径18毫米以内，滤波储能电解电容。《C17-C18》，脚距4毫米，直径7.5毫米以内，滤波电解电容 或者薄膜电容。《C19-C20》，脚距5毫米，滤波薄膜无极电容。

成品音频功放用整流滤波电源板，全部零件均已焊接完成并测试的合格的成品板，基本元件如上面介绍一样。C17-C18采用小容量电解电容 或者薄膜电容。C19-C20用小容量无极电容。主电容C1-C16根据不同配置价格也不一样。

高品质PCB板单价8元。

PCB板配零件《D1-D16》+《LJ1-LJ4》+《DG01-DG04》，除板上电容全部不配(全部电容用户自己找配)，其它的都配齐并已经焊接到线路板上，单价33元。

下面是已经焊接完整的整板成品报价

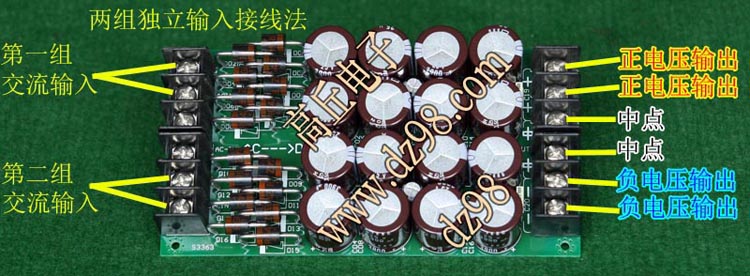

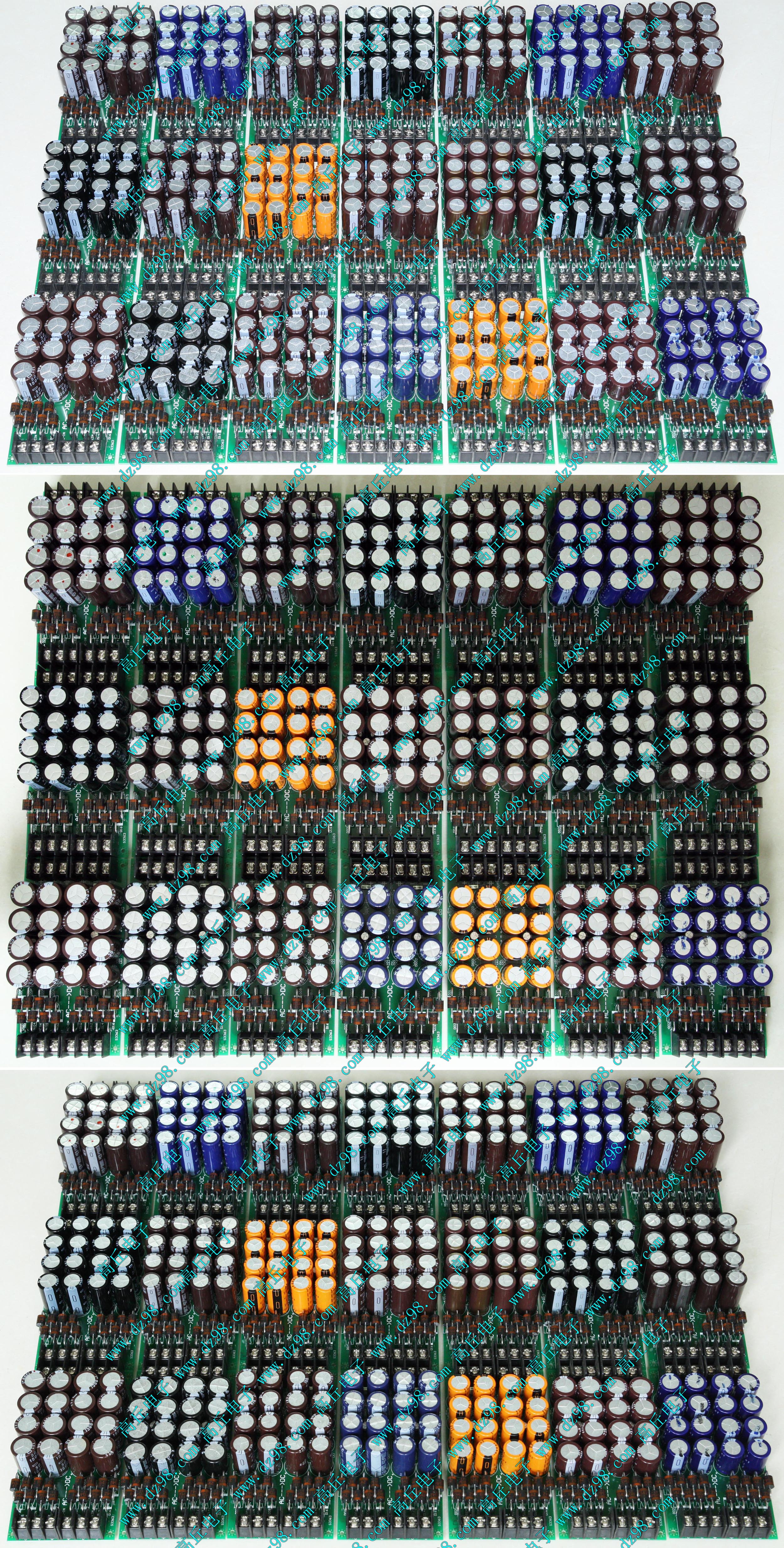

配16只全新NIPPON KRG 棕色25V 3900UF 电容57元。图05

配16只全新ELNA RJ4 黑色25V 3900UF 电容57元。图06

配16只NIPPON 蓝色高速25V-4700UF单价62元。图07

配16只全新NIPPON GXE 橘色35V 1000UF 125度高速电容54元。图08

配16只全新G-LUXON 蓝色35V 2200UF 电容54元。图09

配16只nichicon 棕色35V-2200UF单价51元。图10

配16只ELNA RJH棕色35V-2200UF单价62元。图11

配16只rubycon 黑色35V-2200UF单价54元。图12

配16只nichicon 棕色35V-2200UF单价56元。图13

配16只nichicon RSH棕色35V-2700UF单价58元。图14

配16只NIPPON 蓝色高速50V-1000UF单价57元。图15

配16只NIPPON 棕色50V-1500UF单价57元。图16

配16只NIPPON 棕色50V-3300UF单价75元。图17无货

配16只全新NIPPON 黑色50V-2200UF单价67元。图18

配16只nichicon棕色63V 1000UF 57元。图19

配16只全新NIPPON GXE 橘色63V 1000UF 125度高速电容67元。图20

配16只全新NIPPON 蓝色高速63V-1200UF单价70元。图21

配16只NIPPON 棕色80V-680UF单价51元。图22

配16只NIPPON 棕色80V-1000UF单价63元。图23无货

配16只NIPPON 棕色100V-470UF单价51元。图24

配16只rubycon 黑色100V-680UF单价58元。图25无货

配16只NIPPON 蓝色高速35V-6700UF单价88元。图26

配16只NIPPON 棕色35V-3300UF单价62元。暂无图

音频功放用 AC转DC 正负路对称 单桥式整流滤波电源板AYA01

变压器中心抽头三线交流电源输入

对称电路设计，用多只小容量电容替代单只大容量电容，实现低内阻，提高充放电速度，原装SanKen高速整流管，多只并联方式提高散热效果，降低电阻，高品质PCB板，厚度达0.072mm铜皮制 。

线路板外形尺寸：长度141.6毫米，宽度75毫米，厚度1.5毫米， 安装孔距离长向131.45毫米,宽向68毫米。重量约32.6克。

输入为交流双路对称电压，变压器输出是两路中点连接（3线输出）可以配用，电压根据用户需要的设计，选择耐压合适的电容。

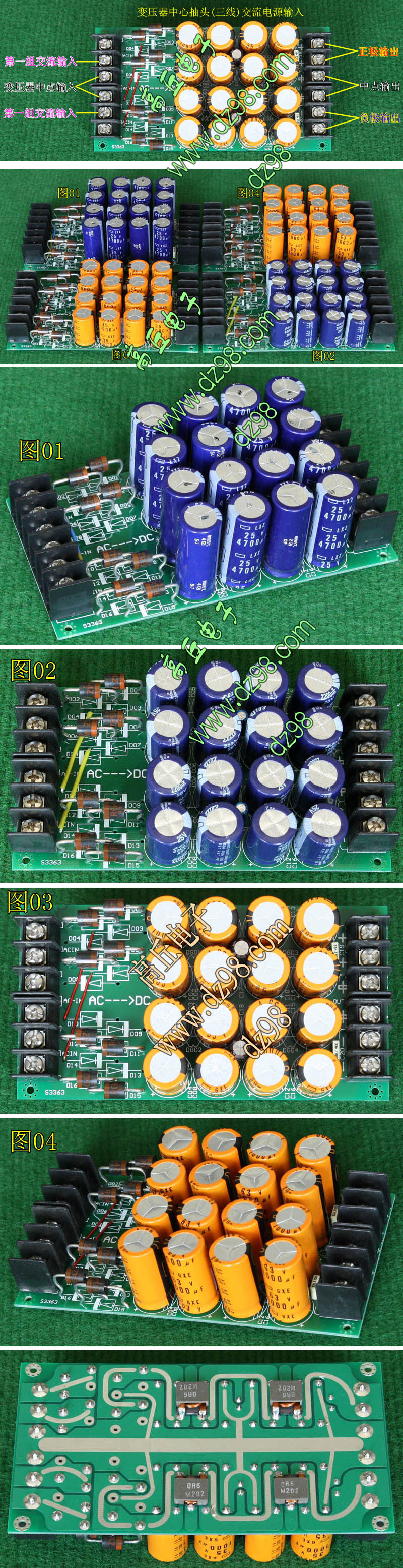

板上图文标识对应元件，《D1、D2、D5、D6、D11、D12、D15、D16》8只日本三肯RG4Z 3A 200V高速快恢复整流二极管，组成12A 200V桥式整流，连接两条跨导线（图03清晰看到跨线位置），对应中心抽头变压器。《LJ1-LJ2》输入交流接线端子。《LJ3-LJ4》，输出直流接线端子。《DG01-DG4》，大电流贴片电感器，用于滤波消除高频干扰。《C01-C16》，脚距7.6毫米，直径18毫米以内，滤波储能电解电容。《C17-C18》，脚距4毫米，直径7.5毫米以内，滤波电解电容 或者薄膜电容。《C19-C20》，脚距5毫米，滤波薄膜无极电容。

成品音频功放用整流滤波电源板，全部零件均已焊接完成并测试的合格的成品板，基本元件如上面介绍一样。C17-C18采用小容量电解电容 或者薄膜电容。C19-C20用小容量无极电容。主电容C1-C16根据不同配置价格也不一样。

高品质PCB板单价8元。

下面是已经焊接完整的整板成品报价

配16只蓝色高速NIPPON 25V 4700UF 电容57元。图01

配16只全新台产 蓝色25V 2200UF 电容45元。图02

配16只全新NIPPON GXE 橘色35V 1000UF 125度高速电容49元。图03

配16只全新NIPPON GXE 橘色63V 1000UF 125度高速电容62元。图04
