SR系列可编程控制器 ，只要会看电路图，就会用PLC

SR编程器面板

功能特点：

直接在SR操作面板上进行现场编程、调试、程序修改、时间参数设定、模拟量的A值及B值的标定等

可以将WRT安装到您的设备上，与SR主机分离开，可以远距离来对设备内部的SR主机进行操作

SR编程器面板完成了PC机不在场合的所有功能，操作简单方便！

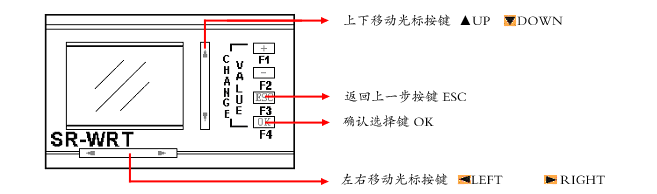

SR操作面板如下图所示，是一个简单的人机界面，通过面板上的8个按键进行编程

如下图所示：

1. 8个按键：＋、－、ESC、OK、UP、DOWN、LEFT、RIGHT，及一个4*10的WRT显示面板;

2.“＋、－”键主要用于光标位置的数字、字符或功能的修改;

3.“ESC”键用于返回上一级界面;

4.“OK”键用于确认功能、功能块的选择及编程过程中光标类型（—、■）的切换;

5.“UP、DOWN”用于选择功能、功能块及编程过程中光标位置的选择;

6.“LEFT、RIGHT”用于在主界面下查看各SR主机的子功能块的输入、输出情况及编程、参数修改情况下的光标位置的选择.

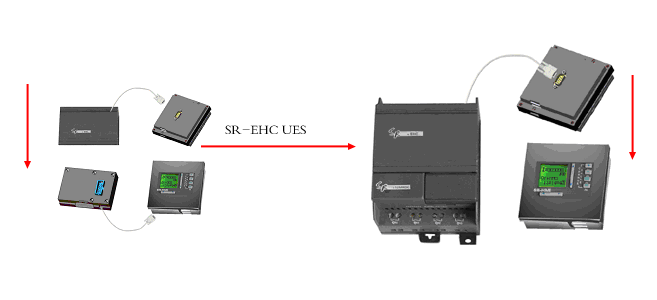

WRT还有一种SR-EHC, 可以将WRT安装到您的设备上，与SR主机分离开，可以远距离来对设备内部的SR主机进行编程操作.
